منبع انبساط باز یا بسته، انتخاب اشتباه چقدر هزینه موتورخانه را افزایش میدهد؟
انتخاب منبع انبساط فقط به قیمت مخزن محدود نمیشود. نوع مدار، ظرفیت سیستم، ارتفاع ساختمان، محل نصب و مسیر لوله کشی میتوانند هزینه نهایی موتورخانه را تغییر دهند. در این راهنما، تفاوت منبع انبساط باز و بسته و معیارهای انتخاب مدل مناسب بررسی میشود.
هزینه واقعی تجهیزات موتورخانه فقط در زمان خرید مشخص نمیشود. یک تجهیز ارزان اما نامتناسب میتواند در ادامه باعث اصلاح لوله کشی، سرریز آب، افت فشار، افزایش دفعات تعمیر یا حتی تعویض کامل قطعه شود. منبع انبساط یکی از تجهیزاتی است که انتخاب درست آن بر عملکرد پایدار سیستم گرمایشی اثر مستقیم دارد.
منبع انبساط باز و بسته هر دو تغییر حجم آب را هنگام افزایش یا کاهش دما مدیریت میکنند، اما محل نصب، ساختار و نحوه عملکرد آنها متفاوت است. به همین دلیل نمی توان یکی از این دو مدل را برای تمام ساختمانها انتخاب بهتر یا ارزان تری دانست.
منبع انبساط در موتورخانه چه وظیفهای دارد؟
آب موجود در دیگ، لولهها، رادیاتورها و سایر تجهیزات گرمایشی با افزایش دما منبسط میشود. سیستم باید فضایی برای پذیرش این افزایش حجم داشته باشد؛ در غیر این صورت ممکن است شرایط فشار، سطح آب و گردش سیال از حالت طراحی شده خارج شود.
منبع انبساط این فضای اضافی را فراهم میکند. با گرم شدن آب، بخشی از آن وارد مخزن میشود و با کاهش دما دوباره به مدار باز میگردد. انتخاب ظرفیت و نوع مناسب منبع به حفظ تعادل آب و کاهش فشار غیرعادی بر تجهیزات کمک میکند.

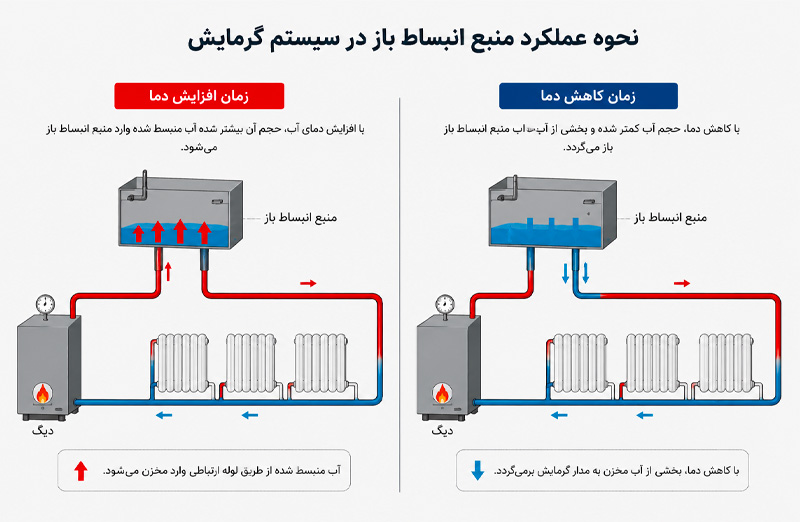

منبع انبساط باز چگونه کار میکند؟
منبع انبساط باز مخزنی است که سطح آزاد آب آن با هوای محیط در ارتباط قرار دارد. این مخزن معمولا در بالاترین نقطه سیستم گرمایشی نصب میشود و از طریق لوله ارتباطی به مدار متصل است.
وقتی دمای آب افزایش پیدا میکند، حجم آن بیشتر میشود و آب منبسط شده وارد مخزن خواهد شد. پس از خاموش شدن تجهیزات یا کاهش دمای مدار، حجم آب کمتر میشود و بخشی از آب مخزن دوباره به سیستم باز میگردد. در صورت پیشبینی خط تغذیه و فلوتر پرکن، کاهش سطح آب مخزن با ورود آب جبرانی کنترل میشود. البته کم شدن مداوم سطح آب طبیعی نیست و میتواند نشانه نشتی در مخزن، اتصالات، رادیاتورها یا مسیر لوله کشی باشد.
برای مدارهایی که از ابتدا با ساختار باز طراحی شدهاند، انتخاب یک منبع انبساط باز متناسب با حجم آب سیستم و فضای نصب، میتواند احتمال سرریز مکرر و نیاز به تغییرات بعدی را کاهش دهد.
منبع انبساط باز در کجا نصب میشود؟
این مخزن باید در بالاترین نقطه مناسب سیستم گرمایشی قرار بگیرد. در بیشتر ساختمانها، پشت بام محل نصب منبع انبساط باز است؛ اما ارتفاع دقیق مخزن باید براساس مرتفع ترین بخش مدار، موقعیت پمپ و نقشه تاسیسات تعیین
شود. مسیر لوله ارتباطی، خط تغذیه، سرریز و تخلیه نیز باید پیش از ساخت مخزن مشخص باشد. نصب بدون توجه به ارتفاع ساختمان و جایگاه پمپ میتواند باعث گردش نامناسب آب، سرریز یا اختلال در عملکرد سیستم شود.
چرا عایق کاری مخزن روی پشت بام مهم است؟
قرار گرفتن مخزن در فضای باز، آن را در معرض سرما، رطوبت و تغییرات دمای محیط قرار میدهد. یخ زدگی آب داخل مخزن یا لولههای متصل میتواند مسیر گردش آب را مسدود کند و عملکرد موتورخانه را مختل سازد.
در مناطق سردسیر باید عایق کاری بدنه و لولهها و همچنین اجرای کاور مناسب بررسی شود. عایق و کاور نباید دسترسی لازم برای بازدید مخزن، تنظیم فلوتر و بررسی اتصالات را از بین ببرند.
تفاوت منبع انبساط باز و بسته چیست؟
تفاوت اصلی این دو مدل به ارتباط با هوای محیط، محل نصب و روش کنترل تغییر حجم آب مربوط میشود. منبع انبساط باز با هوای آزاد در ارتباط است، اما منبع بسته به صورت یک مخزن تحت فشار در مدار قرار میگیرد.
| ویژگی | منبع انبساط باز | منبع انبساط بسته |
|---|---|---|
| ارتباط با هوای محیط | دارد | ندارد |
| محل نصب رایج | بالاترین نقطه سیستم | معمولا داخل موتورخانه |
| ساختار | ساده و بدون دیافراگم | مخزن تحت فشار |
| قرارگیری در فضای باز | در بسیاری از پروژهها | معمولا خیر |
| کاربرد اصلی | مدارهای گرمایشی باز | مدارهای گرمایشی بسته |
آیا منبع انبساط بسته همیشه انتخاب بهتری است؟
خیر. منبع بسته برای سیستمهای تحت فشار طراحی شده است و استفاده از آن در یک مدار باز ممکن است به محاسبات و تغییرات دیگری نیاز داشته باشد. در مقابل، منبع باز نیز نباید بدون بررسی طراحی مدار جایگزین مدل بسته شود.
انتخاب درست به ظرفیت سیستم، ارتفاع ساختمان، موقعیت پمپ، محل نصب و ساختار لوله کشی بستگی دارد. تصمیم گیری فقط براساس قیمت اولیه یا فضای اشغال شده میتواند هزینههای بعدی پروژه را افزایش دهد.
کدام مدل هزینه نگهداری موتورخانه را کاهش میدهد؟
هزینه نگهداری فقط به قیمت خرید مخزن وابسته نیست. هزینه حمل، نصب، اجرای پایه، لوله کشی، عایق کاری، سرویس دورهای و تعمیرات نیز باید در نظر گرفته شود. منبع انبساط باز ساختار سادهای دارد و در مدار مناسب میتواند بدون قطعات پیچیده وظیفه خود را انجام دهد. در مقابل، نصب آن روی پشت بام ممکن است هزینه حمل، اجرای لولهها، عایق و کاور محافظ را به پروژه اضافه کند.
منبع انبساط بسته معمولا داخل موتورخانه قرار میگیرد و کمتر در معرض یخ زدگی است. با این حال، ظرفیت، فشار اولیه و سلامت اجزای داخلی آن باید بررسی شوند. خرابی یا تنظیم نامناسب مخزن بسته نیز میتواند عملکرد سیستم را مختل کند.
در نتیجه، کم هزینه ترین گزینه همان مدلی است که با طراحی واقعی سیستم هماهنگ باشد. انتخاب یک مخزن نامتناسب، حتی با قیمت خرید کمتر، ممکن است در ادامه به اصلاح تجهیزات و افزایش هزینه تعمیرات منجر شود.

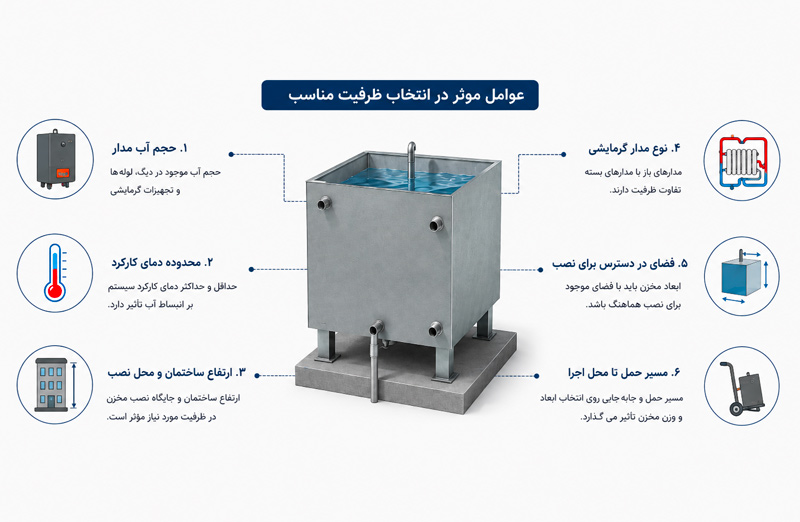

ظرفیت منبع انبساط باز چگونه انتخاب میشود؟
انتخاب ظرفیت فقط براساس متراژ یا تعداد طبقات ساختمان دقیق نیست. دو ساختمان با مساحت مشابه ممکن است ظرفیت دیگ، طول لوله کشی، تعداد رادیاتورها و حجم آب کاملا متفاوتی داشته باشند.
برای انتخاب ظرفیت مناسب، این عوامل بررسی می شوند:
- حجم آب موجود در دیگ، لولهها و تجهیزات گرمایشی
- محدوده دمای کارکرد سیستم
- ارتفاع ساختمان و محل نصب مخزن
- نوع مدار گرمایشی
- فضای در دسترس برای نصب
- مسیر حمل مخزن تا محل اجرا
مخزن کوچک تر از نیاز ممکن است هنگام افزایش دما به صورت مکرر سرریز کند. مخزن بسیار بزرگ نیز فضای بیشتری اشغال میکند و هزینه ساخت و حمل را افزایش میدهد.
جنس و شکل مخزن چه تاثیری بر دوام آن دارد؟

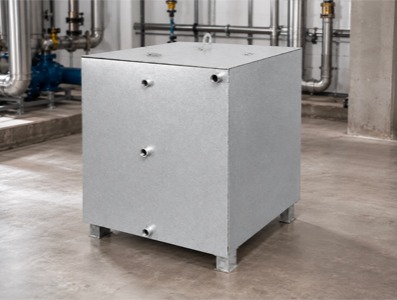

منابع انبساط باز فلزی معمولا از ورق گالوانیزه تولید می شوند. پوشش گالوانیزه به مقاومت بدنه در برابر رطوبت کمک میکند، اما کیفیت ورق، ضخامت بدنه، نحوه ساخت و نگهداری نیز بر طول عمر مخزن اثر دارند. ضخامت ورق باید متناسب با ظرفیت و ابعاد مخزن تعیین شود. استفاده از یک ضخامت ثابت برای تمام ظرفیت ها روش دقیقی نیست؛ زیرا شرایط ساخت مخازن کوچک و بزرگ یکسان نخواهد بود.
مدل مکعب مستطیل امکان استفاده بهتر از فضای نصب و ساخت در ابعاد سفارشی را فراهم میکند. مدل استوانهای نیز در برخی پروژهها و متناسب با ظرفیت، مسیر حمل و جانمایی قابل استفاده است.
شوفاژکاران منبع انبساط باز را از ورق گالوانیزه گرم و در ظرفیتهای ۱۰۰ تا ۱۰۰۰ لیتر تولید میکند. مدل مکعب مستطیل براساس فضای نصب قابل سفارش است و امکان تولید مدل استوانهای نیز وجود دارد.
یک سناریوی رایج در ساختمانهای دارای محدودیت فضا چیست؟
در برخی ساختمانها، فضای پشت بام به دلیل وجود کانالها، تجهیزات تهویه، خرپشته یا محدودیت مسیر عبور، برای نصب یک مخزن با ابعاد معمول مناسب نیست. در چنین شرایطی انتخاب مخزن صرفا براساس ظرفیت اسمی کافی نخواهد بود.
راهکار مناسب این است که ابتدا فضای قابل استفاده، عرض مسیر حمل، محل پایه و موقعیت لولهها اندازه گیری شود. سپس مخزن مکعب مستطیل با ابعادی ساخته شود که هم ظرفیت مورد نیاز را تامین کند و هم بدون تغییر گسترده در تجهیزات موجود نصب شود.
این سناریو یک نمونه رایج از اهمیت ساخت سفارشی است. تغییر نسبت طول، عرض و ارتفاع مخزن میتواند جانمایی را ساده تر کند، به شرط آنکه ظرفیت، استحکام بدنه و محل اتصالات براساس اطلاعات فنی پروژه تعیین شوند.
چه اتصالاتی باید پیش از ساخت مشخص شوند؟
محل و سایز اتصالات بهتر است پیش از تولید نهایی شوند. ایجاد یا جابه جایی اتصال پس از ساخت ممکن است هزینه اجرا را بالا ببرد و کیفیت نصب را کاهش دهد.
- لوله ارتباطی با مدار گرمایش
- اتصال خط تغذیه آب
- محل نصب فلوتر پرکن
- لوله سرریز
- اتصال تخلیه و شستشو
- دریچه بازدید
فلوتر پرکن نیز در صورت درخواست مشتری همراه منبع انبساط ارسال میشود. نصب و تنظیم آن باید به گونهای باشد که سطح آب مخزن در محدوده مناسب باقی بماند.
چه علائمی انتخاب یا نصب نامناسب را نشان میدهند؟
سرریز مداوم آب چه معنایی دارد؟
سرریز مکرر ممکن است به ظرفیت ناکافی، تنظیم نبودن فلوتر، بالا بودن سطح اولیه آب یا مشکل در مدار مربوط باشد. لوله سرریز و مسیر ارتباطی نیز باید بررسی شوند.
چرا سطح آب مخزن کاهش پیدا میکند؟
کم شدن مداوم سطح آب میتواند نشانه نشتی در بدنه، اتصالات، رادیاتورها یا لوله کشی باشد. ورود آب جبرانی نباید جایگزین پیدا کردن علت اصلی نشتی شود.
یخ زدگی چگونه بر عملکرد سیستم اثر میگذارد؟
یخ زدگی مخزن یا لولههای متصل میتواند مسیر جریان آب را مسدود کند. وضعیت عایق، کاور، اتصالات و مسیر سرریز باید پیش از آغاز فصل سرما بررسی شود.
هنگام سفارش منبع انبساط چه اطلاعاتی لازم است؟
برای ساخت دقیق مخزن باید ظرفیت مورد نیاز، ابعاد فضای نصب، مسیر حمل، شکل مخزن و محل اتصالات مشخص شوند. ارسال تصویر یا نقشه محل نصب نیز میتواند احتمال خطا در جانمایی را کاهش دهد.
نصب و راهاندازی محصولات شوفاژکاران در استان تهران و شهرهای دارای نماینده خدمات پس از فروش، بنا به درخواست مشتری انجام میشود. امکان ارسال محصولات به سراسر ایران نیز وجود دارد.
سوالات متداول درباره منبع انبساط موتورخانه
آیا منبع انبساط باز حتما باید روی پشت بام نصب شود؟
این مخزن باید در بالاترین نقطه مناسب سیستم قرار بگیرد. در بیشتر ساختمانها این محل روی پشت بام است، اما جانمایی دقیق باید براساس نقشه تاسیسات انجام شود.
ظرفیت مخزن فقط براساس متراژ ساختمان تعیین میشود؟
خیر. حجم آب مدار، ظرفیت دیگ، دمای کارکرد، ارتفاع ساختمان و تعداد تجهیزات گرمایشی نیز باید بررسی شوند.
منبع انبساط باز بهتر است یا بسته؟
هیچ کدام برای تمام پروژهها بهتر نیستند. منبع باز برای مدارهای باز و منبع بسته برای سیستمهای تحت فشار طراحی شده است.
آیا منبع انبساط باز در ابعاد سفارشی تولید میشود؟
بله. مدل مکعب مستطیل را میتوان متناسب با ظرفیت، فضای نصب و محل اتصالات پروژه تولید کرد.
در نهایت کدام منبع برای موتورخانه مناسب تر است؟
انتخاب درست میان منبع انبساط باز و بسته باید براساس نوع مدار انجام شود. قیمت اولیه تنها یکی از معیارهاست و هزینه نصب، نگهداری، عایق کاری و اصلاحات احتمالی نیز باید در تصمیم گیری لحاظ شوند.
بررسی حجم آب سیستم، ارتفاع ساختمان، محل پمپ، شرایط اقلیمی و مسیر لولهها پیش از سفارش، میتواند از سرریز، یخ زدگی، انتخاب ظرفیت نامناسب و هزینههای تغییرات بعدی جلوگیری کند.
